Tuning parts-2　サクション・ブレーキ系・オイル系・エアー系・ウォーター系・フューエル系機能パーツなど

　チューニングパーツ2▶DRL　http://www.daiwaracinglabo.jp/

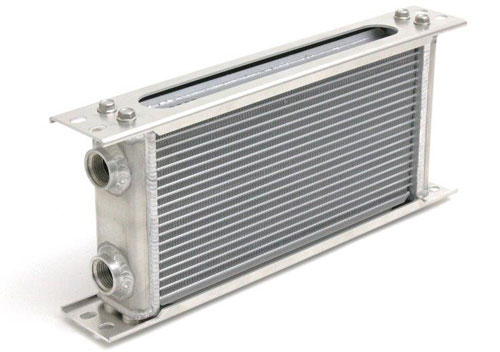

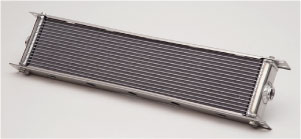

DRLオイルクーラー

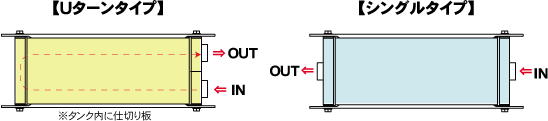

	DRL独自開発のコアサイズ（6.4mmピッチ厚み36mm）と フィン・チューブ採用。アルミ製で軽量。 オイルタンクのサイドに接続口を設け、Uターンタイプと シングルタイプを開発し、省スペース化を実現！ 各タイプ12種類を設定したDRL汎用オイルクーラーです。 DRLの汎用オイルクーラーは耐圧1.5Mpa以下にて設計しております。 新開発フィン・チューブの冷却性能を最大限活かすために、 走行風を限りなく逃さないように DRLオイルクーラー専用シュラウド等を利用することをおすすめします。
《DRLオイルクーラーベンチテスト》 （Uターンとシングルパスの性能比較） 【比較結果】 《冷却効果　②＞①》 　※①Uターンより②シングルパスの方が冷却効果は若干良い。 《圧力損失　①＞②》 　※①Uターンより②シングルパスの方が、0.2ber程度圧損が少ない。 ※注意 　オイルクーラーには、接続口は付属しません。 　接続には別途アダプターが必要です。 　下記より選択してください。 ITEM SPEC 品番 PRICE(税込) アダプターAN AN 6-7/8-14 DRLOC-AN6 1,980 AN 8-7/8-14 DRLOC-AN8 1,980 AN 10-7/8-14 DRLOC-AN10 1,980 AN 12-7/8-14 DRLOC-AN12 1,980	種類 風速 PRM OIL　TEMP（℃） OIL　PRESS（ｂａｒ） IN OUT 油温差 IN OUT 油温差 Uターン DRLOA 500100 ① 9m/s 750※1 100 72 28 1.7 1.8 -0.1 3000 100 77 23 4.9 4.6 0.3 4000 100 80 20 5.7 5.2 0.5 6000 100 85 15 6.5 5.6 0.9 シングルパス DRLOA 510100 ② 9m/s 750※1 100 71 29 1.7 1.9 -0.2 3000 100 76 24 4.8 4.7 0.1 4000 100 78 22 5.7 5.2 0.5 6000 100 83 17 6.5 5.8 0.7

【DRLオイルクーラーサイズ表】※税込価格

		W260		W310		W360		W450		W550
13段	ITEM	品番	PRICE	品番	PRICE	品番	PRICE	品番	PRICE	品番	PRICE
	Uターン	DRLOA500060	\45,100	DRLOA500070	\45,100	DRLOA500080	\46,200	-	-	-	-
	シングル	DRLOA510060	\45,100	DRLOA510070	\45,100	DRLOA510080	\46,200	DRLOA510310	\59,400	DRLOA510320	\60,500
	シュラウド	DRLFS13260	\4,510	DRLFS13310	\4,730	DRLFS13360	\5060	DRLFS13450	\	DRLFS13550	\

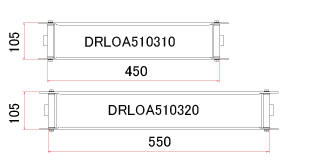

	参考図
16段	ITEM	品番	PRICE	品番	PRICE	品番	PRICE	品番	PRICE	品番	PRICE
	Uターン	DRLOA500100	\45,100	DRLOA500110	\46,200	DRLOA500120	\46,200	-	-	-	-
	シングル	DRLOA510100	\45,100	DRLOA510110	\45,100	DRLOA510120	\46,200	DRLOA510330	\60,500	DRLOA510340	\62,700
	シュラウド	DRLFS16260	\4,620	DRLFS16310	\4,840	DRLFS16360	\5,170	DRLFS16450	\	DRLFS16550	\

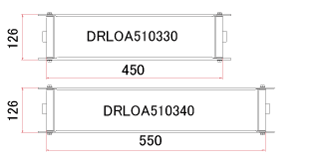

	参考図							DELOA510340
20段	ITEM	品番	PRICE	品番	PRICE	品番	PRICE
	Uターン	DRLOA500140	\46,200	DRLOA500150	\46,200	DRLOA500160	\47,300
	シングル	DRLOA510140	\45,100	DRLOA510150	\46,200	DRLOA510160	\47,300
	シュラウド	DRLFS20260	\4,840	DRLFS20310	\5,060	DRLFS20360	\5,280
	参考図
26段	ITEM	品番	PRICE	品番	PRICE
	Uターン	DRLOA500180	￥46,200	DRLOA500190	￥47,300
	シングル	DRLOA510180	￥46,200	DRLOA510190	￥47,300
	シュラウド	DRLFS26260	￥5,280	DRLFS26310	￥5,500
	参考図
36段	ITEM	品番	PRICE
	Uターン	DRLOA500220	￥49,500
	シングル	DRLOA510220	￥49,500
	シュラウド	DRLFS36260	-
	参考図
