　チューニングパーツ2▶AIR PARTS

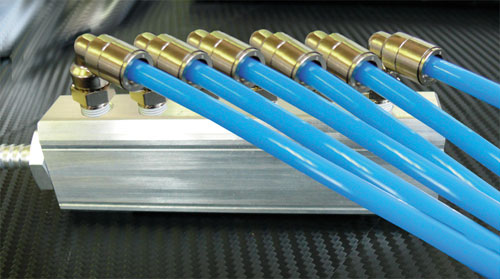

イージーアタッチメントチュービングシステム


イージーアタッチメントシステム　　

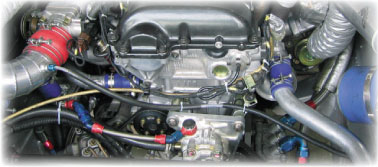

バキュームラインに最適！接続は簡単ワンタッチ！

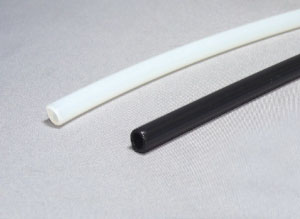

【ナイロンチューブ】10m巻き

《使用流体》空気・水
《最高使用圧力》1.0Mpa（20℃　65％RH時）
《使用温度範囲》　　－15～90℃（凍結なきこと）

※PRICEは10m価格です。
ITEM 外径φ(mm) 内径φ(mm) 最小曲げ半径(mm) 品番 PRICE(税込)※
ナイロンチューブ  4 2.5 9 AS-EANC254* 2,024
6 4 14 AS-EANC406* 3,630
8 6 25 AS-EANC608* 5,038
　　　　　　　　　*部色指定　B=ブルー　K=ブラック　W=乳白色↑

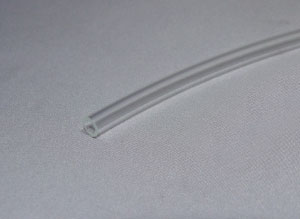

《カラー》クリア		 【フッ素チューブ】5m巻き


《使用流体》　　空気・水・薬品等　
《最高使用圧力》　　1.0MPa（20℃ 65％ＲＨ時）
《使用温度範囲》　　－65～200℃（凍結なきこと）

※PRICEは5m価格です。
ITEM 外径φ(mm) 内径φ(mm) 最小曲げ半径(mm) 品番 PRICE(税込)
フッ素チューブ
（クリア） 		 4 2.5 14 AS-EAFC254C 4,730
6 4 14 AS-EAFC406C 8,470
8 6 27 AS-EAFC608C 11,000

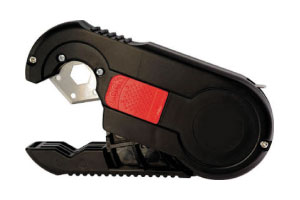

【チューブカッター】

●メジャー内蔵タイプでチューブを任意の長さに切断可能です。
●山形刃2箇所付です。
●180°回転させて新しい刃先で切ることが可能です。
●チューブガイド付きでチューブを綺麗に確実に切断できます。
●安全なロック機構付です。
※当社シリコンホースφ9までキレイにカット可能です。

品番：AS-CUT-EA
PRICE　￥2,607-.(税込)

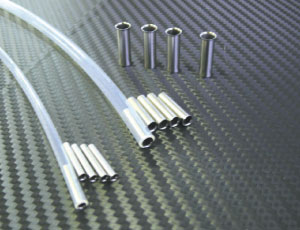

【インサートチューブ】

エアチューブの寸法変化を内面から防ぐため、極端に柔らかい
エアチューブでもチューブアダプターに使用可能です。

継手に接続したチューブに水を流す場合に使用します。


※画像のチューブは付属しません。

ITEM 適用チューブ 入数 品番 PRICE(税込)
外径φ 内径φ
インサートチューブ  4 2.5 10 AS-EAIC245 418
6 4 10 AS-EAIC406 418
8 6 10 AS-EAIC608 660

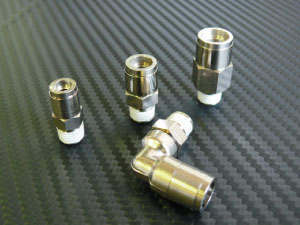

【メタルチューブアダプター】

オールメタル（黄銅製）のチューブアダプター

《使用流体》　　空気・水
《最高使用圧力》　　1.0MPa
《使用温度範囲》　　0～100℃（凍結なきこと）

ITEM 形状 適応チューブ
外径φ(mm)		 ネジサイズ 品番 PRICE(税込)
メタルチューブ
アダプター 		 ストレート 4 1/8PT AS-EASF2540 814
6 1/8PT AS-EASF4060 880
8 1/8PT AS-EASF6080 990
エルボ 4 1/8PT AS-EASF2549 1,320
6 1/8PT AS-EASF4069 1,419
8 1/8PT AS-EASF6089 1,639

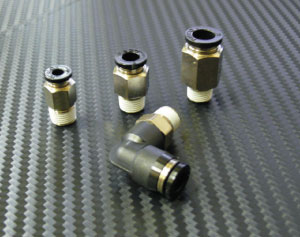

【難燃性チューブアダプター】

難燃性樹脂を使用したチューブアダプター

《使用流体》　　空気・水　
《最高使用圧力》　　0.9MPa
《使用温度範囲》　　0～60℃（凍結なきこと）

ITEM 形状 チューブ外径
φ(mm)		 ネジサイズ 品番 PRICE(税込)
難燃性チューブ
アダプター 		 ストレート 4 1/8PT AS-EAPF2540 440
6 1/8PT AS-EAPF4060 473
8 1/8PT AS-EAPF6080 539
エルボ 4 1/8PT AS-EAPF2549 660
6 1/8PT AS-EAPF4069 693
8 1/8PT AS-EAPF6089 792
※樹脂部色等予告なく変更する場合があります。
