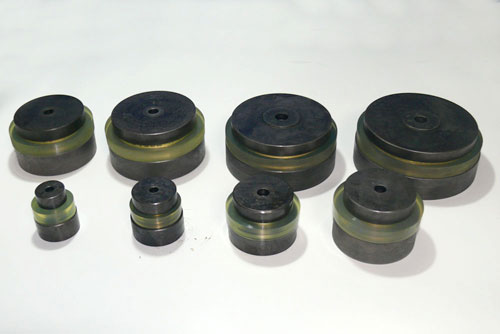

![ホールパンチプレス](w-HPPL.jpg)
億劫だった薄板への大径加工が楽しくなります。
![EX1](w-HPPex1.jpg)
|
こちらの商品はネットショップで販売しております
![](../netshop/assocbutt_or_buy.png)
板材に大径の丸穴を簡単に開けるスペシャルツールです。素材に小さな下穴を開け、ホールパンチプレスをセットし油圧プレスで加圧して抜き打ちます。 オスメス型でのプレス工法なので、きれいな穴加工が容易に行えます。
加工材料:
アルミニウム(t=2.0mmまで)※5
スチール材(t=1.6mmまで) ※5
ステンレス材には対応しておりません
※5:φ70、φ80用はアルミ材のみ対応。(推奨板厚 t=1.5mmまで)
ホールプレスの下穴加工に対応したサイズ゙です
![加工例1](w-HPPex2.jpg) |
→ |
![加工例2](w-HPPex3.jpg) |
→ |
![加工例3](w-HPPex4.jpg) |
行程1:
板に下穴をあけホール
パンチプレスをセット。 |
|
行程2:
油圧プレスにて
打ち抜きます。 |
|
加工後の板材 |
ITEM |
SPEC |
品番 |
PRICE(税込) |
ホールパンチ
プレス |
φ15穴開け用※2 |
AS-HPP15 |
5,720 |
φ20穴開け用※2 |
AS-HPP20 |
5,830 |
φ30穴開け用※3 |
AS-HPP30 |
6,600 |
φ40穴開け用※3 |
AS-HPP40 |
8,690 |
φ50穴開け用※3 |
AS-HPP50 |
14,300 |
φ60穴開け用※3 |
AS-HPP60 |
16,060 |
φ70穴開け用※4 |
AS-HPP70 |
24,750 |
φ80穴開け用※4 |
AS-HPP80 |
26,400 |
ホールパンチ
プレスセット |
φ15、φ20、φ30、φ40
φ50、φ60穴開け用セット※1 |
AS-HPP-SET |
55,000 |
φ15、φ20、φ30、φ40
φ50、φ60、φ70、φ80
穴開け用セット※1 |
AS-HPP-SET2 |
104,500 |
※1:下穴加工用ドリルφ6.1~6.2とφ8.1~8.2の各1本付属します。
※2:下穴加工用ドリルφ6.1~6.2の何れか1本付属します。
※3:下穴加工用ドリルφ8.1~8.2の何れか1本付属します。
※4:下穴加工用ドリルφ10.1~10.2の何れか1本付属します。
|
