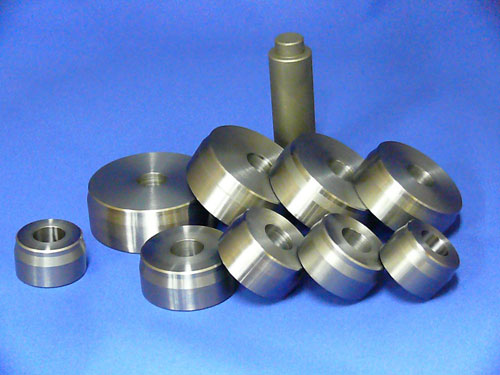

ジョイントパイプ治具


ジョイントパイプ治具


 こちらの商品はネットショップで販売しております
　　

パイピングの接合手段としてコストパフォーマンスに優れるジョイントパイプ方式！その手軽なコストに加えマニアックでレーシーな仕上がりも魅力の一つといえます。使用頻度の高いサイズをラインナップしました。その場での製作が可能です。
"ほしい時が必要な時”にお答えする便利道具です。



・材質：特殊工具鋼(焼き入れ処理）
・使用可能肉厚：肉厚0.8～1.6mm
・加工可能材質：ステンレス/スチール/チタン

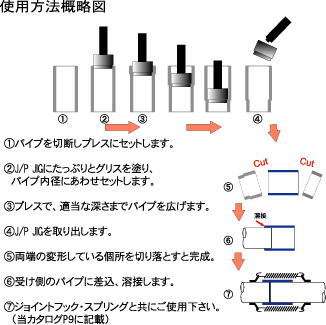

図1

ITEM SPEC 品番 PRICE(税込)
ジョイントパイプ
治具		 φ42.7パイプﾟ用 AS-JPJIG-1 6,050
φ45.0パイプ用※ AS-JPJIG-9 6,050
φ48.6パイプ用※ AS-JPJIG-10 6,050
φ50.8パイプﾟ用 AS-JPJIG-2 6,050
φ54.0パイプ用 AS-JPJIG-3 7,150
φ60.5パイプ用 AS-JPJIG-4 7,150
φ70.0パイプﾟ用 AS-JPJIG-5 8,250
φ76.3パイプﾟ用 AS-JPJIG-6 8,250
φ80.0パイプ用 AS-JPJIG-7 8,580
φ89.1パイプﾟ用 AS-JPJIG-8 8,580
エクステンションバー AS-JPJIG-EXT 4,400
ジョイントパイプ
治具セット		 φ42.7用φ50.8用φ54.0用
φ60.5用φ70.0用φ76.3用
φ80.0用φ89.1用
エクステンションバー		 AS-JPJIGset 54,890

※セットにて同価格のものと変更可能
