高品質プロフェッショナルねじ山修復システム　タイムサート


他のリコイルツール（バネ式等）とは違い、
タイムサートの特製インサートは、一体構造でできており、
高い機密性を持ち、内部からのモレ等を防ぎ、母材の強度に左右されず
安定した強度を持たせることができます。
車輌によっては、頻繁に着脱するパーツや
強度不足が懸念される箇所には、ネジの破損・損傷前に
あらかじめ施工される事をお勧めします。
タイムサートは、ワンオーバー（初めてネジ補修する箇所）にご使用下さい。

取り付け

①タイムサートは頑丈なブッシュインサートです。
これは容易な設置を保証しタップ穴の全荷重使用を可能にし、
応力と振動に対する保護を確実にします。

タイムサートは、同期された内部雄ねじのために薄肉です。
断面積が小さいため、
限られたスペースとクリアランスのある材料の領域に設置できます。

タイムサートはポジティブプレースメント。
インサートの上部にフランジがあるとインサートが確実に配置され、
新しく修復された穴に巻き込まれないようになります。

タイムサートはセルフロックです。

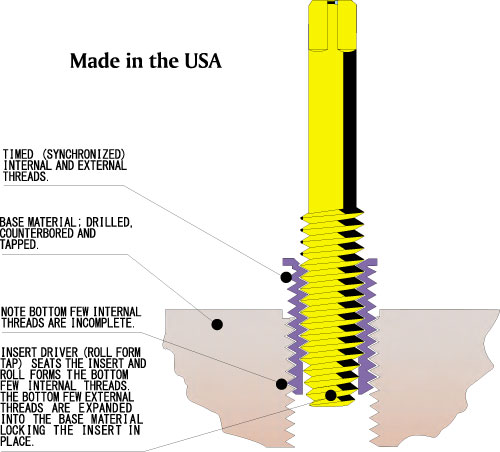

取り付け時には、インサート下部(左図○部）の不完全な雄ねじを冷間圧延して、
相手側の雄ねじを母材に広げインサートを所定の位置に固定します。
《加工方法》
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
手順１ 手順２ 手順3 手順4 手順5 手順6 手順7 手順8 手順9.
リーマ先端で
位置合わせし、
軽く削って
いきます。
4本の刃の
断付部まで、
加工します。
破損したネジ部
を専用ドリル
セットで
拡大します。		 専用リーマで
インサートの
断付加工を
行います。		 タップ加工
します。		 インサートを
入れる準備が
できました。		 ロックタイトを
塗布し、
インサートを
入れます。		 インストーラー
を使用して
回して入れて
いきます。		 インサート下部の
不完全ネジ部が
インストーラーにより
形成されるとロック。
インストーラ－が貫通し
軽く回るように
なります。		 完成です！
※タイムサートは、ワンオーバー（初めてネジ補修する箇所）にご使用ください。
《セット内容》

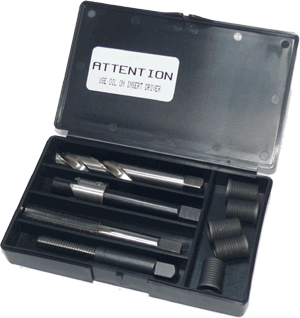

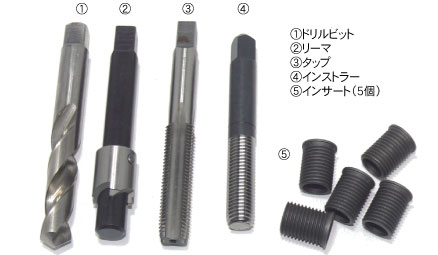

セット内容　　セット

※2024年2月よりタイムサート全品の価格を改定しました。

タイムサート　ミリサイズ　セット

ITEM SIZE インサート（mm）
5個付属		 品番 PRICE(税込)
タイムサート
ミリサイズ		 M3×P0.5 4.3 TS-0305 50,875
M4×P0.7 6.0 TS-0407 50,875
M5×P0.8 7.6 TS-0508 45,375
M6×P1.0 9.4 TS-0610 42,625
M7×P1.0 10.0 TS-0710 49,500
M8×P1.0 11.7 TS-0810 49,500
M8×P1.25 11.7 TS-08125 49,500
M8×P1.75 16.2 TS-08175 99,000
M9×P1.25 13.0 TS-09125 61,875
M10×P1.0 15.0 TS-1010 59,125
M10×P1.25 16.2 TS-10125 55,000
M10×P1.5 14.0 TS-1015 55,000
M11×P1.25 22.0 TS-11125 70,125
M11×P1.5 16.0 TS-1115 70,125
M12×P1.25 15.0 TS-12125 60,555
M12×P1.5 16.2 TS-1215 60,555
M12×P1.75 16.2 TS-12175 63,250
M13×P1.5 19.0 TS-1315 69,135
M14×P1.5 17.8 TS-1415 74,305
M14×P2.0 18.0 TS-1420 74,305
M16×P1.5 12.7 TS-1615 128,315
M16×P2.0 24.0 TS-1620 128,315
M18×P1.5 18.3 TS-1815 136,510
M20×P1.5 17.0 TS-2015 138,875
M22×P1.5 10.0 TS-2215 278,652
M24×P1.5 7.6 TS-2415 344,300

タイムサート　インチサイズ　セット

ITEM SIZE インサート長(inch)
5個付属		 品番 PRICE(税込)
タイムサート
インチサイズ		 #4-40 .200 TS-4-40 50,785
#6-32 .250 TS-6-32 45,375
#8-32 .250 TS-8-32 42,625
#10-24 .300 TS-10-24 41,250
#10-32 .300 TS-10-32 38,500
#12-24 .370 TS-12-24 41,250
1/4-20 .380 TS-1/4-20 41,250
1/4-24 .380 TS-1/4-24 55,550
1/4-26 .380 TS-1/4-26 102,520
1/4-32 .380 TS-1/4-32 58,575
5/16-18 .450 TS-5/16-18 42,625
5/16-24 .450 TS-5/16-24 46,750
3/8-16 .520 TS-3/8-16 46,750
3/8-24 .520 TS-3/8-24 49,500
7/16-14 .600 TS-7/16-14 49,500
7/16-20 .600 TS-7/16-20 59,125
7/16-24 .500 TS-7/16-24 69,740
1/2-13 .650 TS-1/2-13 66,000
1/2-20 .650 TS-1/2-20 68,750
9/16-12 .750 TS-9/16-12 86,405
9/16-18 .750 TS-9/16-18 86,405
5/8-11 .850 TS-5/8-11 128,315
5/8-18 .850 TS-5/8-18 128,315
3/4-10 1.10 TS-3/4-10 160,655
3/4-16 1.10 TS-3/4-16 160,655

ビッグサート ミリサイズ　セット

※修正していた箇所が破損した場合や、下穴を大きくしてしまった箇所に使用します。(2サイズオーバー用）
ITEM SIZE インサート（mm）
5個付属		 品番 PRICE(税込)
ビッグサート M5×P0.8 7.3 BS-0508 46,530
M6×P1.0 9.4 BS-0610 47,630
M8×P1.0
M8×P1.25 11.7 BS-08125 52,470
M10×P1.0 15.0 BS-1010 57,310
M10×P1.25 14.0 BS-10125 57,310
M10×P1.5 14.0 BS-1015 57,310
M12×P1.25 15.0 BS-12125 70,950
M12×P1.5 16.2 BS-1215 70,950
M12×P1.75 16.2 BS-12175 70,950

プラグホール ワッシャータイプ　セット

※プラグホール加工はタップ加工とインストラー加工のみでできますので、電動工具等は使用せず行えます。
※インサートは付属しません。
ITEM SIZE 品番 PRICE(税込)
プラグホール
ワッシャータイプ		 M10×P1.0 TPG-1010 82,005
M12×P1.25 TPG-12125 86,702
TPG-12125D 154,022
M14×P1.25 TPG-14125 103,543
TPG-14125D 129,943

プラグホール　ワッシャータイプセット
　注1.ディープタイプとなり、DOHCヘッドに使用できます。

　・画像はTPG-14125D



タイムサート ミリサイズ インサート　単品

SIZE インサート
長（mm）		 材質
スチール ステンレス
品番 PRICE(税込) 品番 PRICE(税込)
M3×P0.5 4.3 TSI-ST03054.3 935 TSI-SUS03054.3 1,870
6.0 TSI-ST03056 935 TSI-SUS0305６ 1,870
M4×P0.7 4.0 TSI-ST04074 825
6.0 TSI-ST04076 825 TSI-SUS04076 2,002
8.0 TSI-ST04078 825 TSI-SUS04078 2,002
M5×P0.8 5.0 TSI-ST05085 979 TSI-SUS05085 1,452
7.6 TSI-ST05087.6 770 TSI-SUS05087.6 1,870
10.0 TSI-ST050810 770 TSI-SUS050810 1,870
12.0 TSI-ST050812 825
M6×P1.0 5.0 TSI-ST06105 979 TSI-SUS06105 1,452
8.0 TSI-ST06108 770 TSI-SUS06108 1,672
9.4 TSI-ST06109.4 770 TSI-SUS06109.4 1,672
12.0 TSI-ST061012 770 TSI-SUS061012 1,672
15.0 TSI-ST061015 979
17.0 TSI-ST061017 1,276
19.0 TSI-ST061019 1,276
M7×P1.0 10.0 TSI-ST071010 858
14.0 TSI-ST071014 858
18.0 TSI-ST071018 979
20.0 TSI-ST071020 979
M8×P1.0 7.5 TSI-ST08107.5 1,111
11.7 TSI-ST081011.7 979
M8×P1.25 8.0 - TSI-SUS081258 1,870
9.0 TSI-ST081259 726
10.0 TSI-ST0812510 726
11.7 TSI-ST0812511.7 726 TSI-SUS0812511.7 1,870
14.0 TSI-ST0812514 726 TSI-SUS0812514 1,870
16.2 TSI-ST0812516.2 726 TSI-SUS0812516.2 1,870
18.0 TSI-ST0812518 1,276 TSI-SUS0812518 2,079
20.0 TSI-ST0812520 1,276 TSI-SUS0812520 2,079
M18×P1.75 16.2 TSI-ST0817516.2 1,914
M9×P1.25 9.0 TSI-ST091259 1,276
13.0 TSI-ST0912513 1,276 TSI-SUS0912513 1,540
18.0 TSI-ST0912518 1,276 TSI-SUS0912518 1,540
M10×P1.0 6.2 TSI-ST10106.2 979 TSI-SUS10106.2 2,079
8.0 TSI-ST10108 979
9.0 TSI-ST10109 979 TSI-SUS10109 2,079
15.0 TSI-ST101015 979 TSI-SUS101015 2,079
M10×P1.25 9.0 TSI-ST101259 814
14.0 TSI-ST1012514 814 TSI-SUS1012514 2,079
16.2 TSI-ST1012516.2 814 TSI-SUS1012516.2 2,079
20.0 TSI-ST1012520 814 TSI-SUS1012520 2,365
25.0 TSI-ST1012525 935
M10×P1.5 9.4 TSI-ST10159.4 814 TSI-SUS10159.4 2,079
11.0 TSI-ST101511 814
14.0 TSI-ST101514 814 TSI-SUS101514 2,079
17.0 TSI-ST101517 814
20.0 TSI-ST101520 814 TSI-SUS101520 2,365
22.0 TSI-ST101522 759
24.5 TSI-ST101524.5 759
30.0 TSI-ST101530 1,188 TSI-SUS101530 3,366
40.0 TSI-ST101540 2,112
M11×P1.25 22.0 TSI-ST1112522 1,485
28.0 TSI-ST1112528 1,485
30.0 TSI-ST1112530 1,793
M11×P1.5 16.0 TSI-ST111516 1,485
22.0 TSI-ST111522 1,485
30.0 TSI-ST111530 1,793
M12×P1.25 9.0 TSI-ST121259 979
11.0 TSI-ST1212511 979
15.0 TSI-ST1212515 979 TSI-SUS1212515 2,860
24.0 TSI-ST1212524 979 TSI-SUS1212524 3,366
30.0 TSI-ST1212530 1,914
M12×P1.5 6.7 TSI-ST12156.7 979
9.2 TSI-ST12159.2 979
13.5
16.2 TSI-ST121516.2 979 TSI-SUS121516.2 2,860
20.0
24.0 TSI-ST121524 979
30.0 TSI-ST121530 1,914 TSI-SUS121530 3,366
M12×P1.75 10.0 TSI-ST1217510 1,012
12.0 TSI-ST1217512 1,012
16.2 TSI-ST1217516.2 1,012 TSI-SUS1217516.2 2,860
24.0 TSI-ST1217524 1,155 TSI-SUS1217524 3,366
30.0 TSI-ST1217530 1,914
M13×P1.5 14.0 TSI-ST131514 1,188
19.0 TSI-ST131519 1,188
24.0 TSI-ST131524 1,320
28.0 TSI-ST131528 1,320
M14×P1.5 6.6 TSI-ST14156.6 1,155
9.4 TSI-ST14159.4 1,155 TSI-SUS14159.4 2,860
12.7 TSI-ST141512.7 1,155 TSI-SUS141512.7 2,860
17.8 TSI-ST141517.8 1,276 TSI-SUS141517.8 3,366
25.4 TSI-ST141525.4 - TSI-SUS141525.4
26.0 TSI-ST141526 - TSI-SUS141526 3,366
28.0 TSI-ST141528 1,276 TSI-SUS141528 3,366
M14×P2.0 12.0 TSI-ST142012 1,408
18.0 TSI-ST142018 1,408 TSI-SUS142018 3,366
24.0 TSI-ST142024 1,408
30.0 TSI-ST142030 1,771
M16×P1.5 7.0 TSI-ST16157 1,771 TSI-SUS16157 6,402
12.7 TSI-ST161512.7 1,771 TSI-SUS161512.7 6,402
16.0 TSI-ST161516 2,013 TSI-SUS161516
20.0 TSI-ST161520 2,013 TSI-SUS161520
24.0 TSI-ST161524 2,013 TSI-SUS161524 6,402
32.0 TSI-ST161532 2,288
M16×P2.0 16.0 TSI-ST162016 2,013
24.0 TSI-ST162024 2,013
32.0 TSI-ST162032 2,288
38.0 TSI-ST162038 2,651
M18×P1.5 10.0 TSI-ST181510 1,870
15.0 TSI-ST181515 1,870
18.3 TSI-ST181518.3 1,870
27.0 TSI-ST181527 2,112
M20×P1.5 9.0 TSI-ST20159 3,487
12.0 TSI-ST201512 3,487
17.0 TSI-ST201517 3,487
30.0 TSI-ST201530 4,224
M22×P1.5 10.0 TSI-ST221510 6,347
15.0 TSI-ST221515 6,347
20.0 TSI-ST221520 6,347
M24×P1.5 7.6 TSI-ST24157.6 6,556
10.0 TSI-ST241510 6,556
15.0 TSI-ST241515 6,556
20.0 TSI-ST241520 6,556
30.0 TSI-ST241530 7,755

※赤文字のサイズはセット付属のサイズです。
