![汎用ブッシュ交換治具](w-WUBL.jpg)
![刻印](w-WUBex2.jpg)
←1~34までの刻印で寸法分けしてあります。
【オプションパーツ】
![オプション1](w-WUBop1.jpg) ![オプション2](w-WUBop2.jpg)
![オプション3](w-WUBop3.jpg)
ITEM |
SPEC |
品番 |
PRICE
(税込) |
①汎用パーツ
台座 |
外径φ75-
内径φ64 |
AS-WUB
-W-S |
9,570 |
②汎用パーツ
台座 |
外径φ94-
内径φ80 |
AS-WUB
-W-M |
11,770 |
③ブッシュ
治具用押し駒 |
外径φ36.5 |
AS-WUB
-PP37 |
2,860 |
④ブッシュ
治具用押し駒 |
外径44.5 |
AS-WUB
-PP45 |
3,080 |
⑤ブッシュ
治具用押し駒 |
外径φ51.5 |
AS-WUB
-PP52 |
3,190 |
⑥ブッシュ治具用
ボルトナット
セット |
200mm |
AS-NPB
-JIG33 |
5,500 |
治具ボルト
のみ |
ショート
150mm |
AS-NPB
-JIGB-S |
1,100 |
治具ボルト
のみ |
ロング
200mm |
AS-NPB
-JIGB-L |
1,430 |
オプションパーツ(③~⑥)を使用することで、
一部のサイズは油圧プレスを利用しなくても
脱着が可能となります。
|
こちらの商品はネットショップで販売しております
![](../netshop/assocbutt_or_buy.png)
作業効率の飛躍的向上!
当社が製作してきた各メーカー・各車種のブッシュサイズを基にして汎用性の高いサイズを設定しました。全サイズ34種類あり、各車のアーム類のブッシュやマウントまで対応。受け板2枚と専用ボックスが付属します。
《材 質》スチール材焼入
【作業工程】

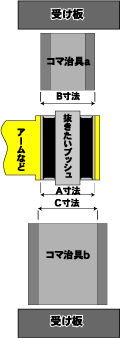

1.抜きたいブッシュのA寸法を測定。
2.A寸法より外径の小さいブッシュ治具aを
選定。
3.A寸法より内径の大きいブッシュ治具bを
選定し油圧プレスで作業を行います。
・無理な加圧は破損の原因です。
・ブッシュ部をバーナーなどで加熱すると
抜けやすくなります。
・ブッシュ治具面を水平に保ち、垂直に
加圧して下さい。
■ご使用後は防錆剤などを塗布し保管して下さい。
ITEM |
外径(mm) |
内径(mm) |
全長(mm) |
NO. |
品番 |
PRICE
(税込) |
汎用ブッシュ
交換治具 |
29.5 |
23 |
35 |
1 |
AS-WUB-1 |
3,080 |
30 |
23.5 |
35 |
2 |
AS-WUB-2 |
3,080 |
31.5 |
24 |
35 |
3 |
AS-WUB-3 |
3,080 |
32.5 |
25 |
35 |
4 |
AS-WUB-4 |
3,190 |
33 |
25.5 |
35 |
5 |
AS-WUB-5 |
3,190 |
34 |
37.5 |
40 |
6 |
AS-WUB-6 |
3,520 |
35 |
28.5 |
40 |
7 |
AS-WUB-7 |
3,520 |
36.5 |
29.5 |
40 |
8 |
AS-WUB-8 |
3,520 |
37.5 |
30 |
40 |
9 |
AS-WUB-9 |
3,520 |
39.5 |
32 |
40 |
10 |
AS-WUB-10 |
3,520 |
40.5 |
33.7 |
40 |
11 |
AS-WUB-11 |
3,520 |
41.4 |
34.7 |
40 |
12 |
AS-WUB-12 |
3,520 |
43 |
36 |
45 |
13 |
AS-WUB-13 |
3,850 |
44.5 |
37 |
45 |
14 |
AS-WUB-14 |
3,850 |
46.5 |
38.5 |
45 |
15 |
AS-WUB-15 |
3,850 |
47.5 |
39 |
45 |
16 |
AS-WUB-16 |
3,850 |
49.5 |
41 |
45 |
17 |
AS-WUB-17 |
3,960 |
50.5 |
42.5 |
50 |
18 |
AS-WUB-18 |
4,180 |
51.5 |
43.5 |
50 |
19 |
AS-WUB-19 |
4,180 |
52.5 |
45 |
50 |
20 |
AS-WUB-20 |
4,180 |
54.5 |
46 |
50 |
21 |
AS-WUB-21 |
4,400 |
55 |
47 |
50 |
22 |
AS-WUB-22 |
4,620 |
57 |
48 |
55 |
23 |
AS-WUB-23 |
5,170 |
58 |
49 |
55 |
24 |
AS-WUB-24 |
5,170 |
59.5 |
51 |
55 |
25 |
AS-WUB-25 |
5,170 |
61.5 |
49.5 |
55 |
26 |
AS-WUB-26 |
5,170 |
63 |
52 |
55 |
27 |
AS-WUB-27 |
5,170 |
64.5 |
54 |
60 |
28 |
AS-WUB-28 |
5,280 |
65 |
57 |
60 |
29 |
AS-WUB-29 |
5,720 |
70 |
62 |
60 |
30 |
AS-WUB-30 |
5,720 |
75 |
64.3 |
60 |
31 |
AS-WUB-31 |
6,380 |
79 |
67.3 |
60 |
32 |
AS-WUB-32 |
6,380 |
86 |
77 |
70 |
33 |
AS-WUB-33 |
7,370 |
88 |
81 |
70 |
34 |
AS-WUB-34 |
7,370 |
受け版(2枚セット) |
AS-WUS-OP |
5,170 |
ボックス |
AS-WUS-B |
5,170 |
汎用ブッシュ
交換治具
セット |
NO.1~NO.32、受け板・ボックス付 |
AS-WUB-SET |
117,700 |
NO.1~NO.34、受け板・ボックス付 |
AS-WUB-SET2 |
132,000 |
NO.1~NO.22、受け板・ボックス付 |
AS-WUB-A |
80,740 |
NO.23~NO.32、受け板・ボックス付 |
AS-WUB-B |
58,740 |
NO.23~NO.34、受け板・ボックス付 |
AS-WUB-B2 |
73,370 |
|
