HOSE PIPING JOINT ホース・配管・継手など

 ホース/継手Kevlar Teflon / HOSE

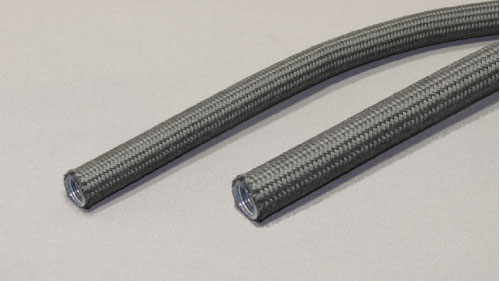

ケブラーテフロンホース


ケブラーテフロンホース

 ケブラー繊維   内部テフロンホース

こちらの商品はネットショップで販売しております


ケブラーは1972年に米国のデュポン社で発明された芳香族ポリアミド繊維につけられた登録商標です。耐切創性・高強度・軽量・熱安定性の面で優れ、自動車関連部材はもちろん、モータースポーツ分野(F1・GTなど)でも幅広い分野で活用されています。従来の天然繊維や合成繊維にない数々の優れた特性を有したスーパー繊維です。内部に使用されるテフロンは、屈曲性にとんだゴムと金属の中間的物性です。優れた高分子重合体で、その分子構造により耐薬品性、耐熱性、電気特性がきわめて優れた樹脂です。ケブラーとテフロンからなるこのホースは、その特性を活かし通常の同サイズのホースより内径を大きくでき流量を増やしながら、軽量で屈曲性もよく、長期間安定して使用できるケブラーホースです。

※紫外線によりケブラーが変色する場合がありますが、性能に問題はありません。


※2024年3月より価格を改定しました。
ITEM サイズ 内径(φ) 外径(φ) 最大圧力(kgf/c㎡) 最小曲げ半径(mm) 品番 PRICE(税込)
ケブラー
テフロンホース
#6ホース 10.0 13.0 81.0 50.0 AS-KV-H006 9,020
#8ホース 13.6 16.5 91.0 64.0 AS-KV-H008 14,850

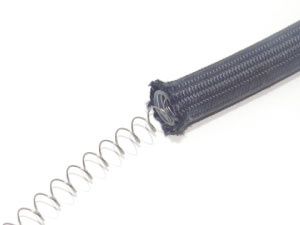

【ケブラーテフロンホース用インナースプリング】

インナースプリングは、ケブラーテフロンホースに挿入することで、
負圧や曲げによるホースのつぶれを防止します。

ITEM サイズ 外径(φ) 長さ 品番 PRICE
(税込)
テフロンホース用
インナースプリング
#6ホース用 7.4 1m AS-KV-H006-SP 1,800
#8ホース用 9.9 1m AS-KV-H008-SP 1,800
【ケブラーテフロンホース専用フィッティング】
ANストレート
AN6 45°
AN6 90°
AN6 120°
AN6 150°
AN6 180°
AN8 ストレート
AN8 45°
AN8 90°

※再度、組付けの場合は新品オリーブをご使用ください。

こちらの商品はネットショップで販売しております


ITEM サイズ 形状 品番 PRICE(税込)
フィッティング AN6 ストレート AS-KV-AD0601 2,310
45° AS-KV-AD0646 4,290
90° AS-KV-AD0691 4,290
120° AS-KV-AD0612 4,840
150° AS-KV-AD0615 4,840
180° AS-KV-AD0618 4,840
AN8 ストレート AS-KV-AD0801 2,420
45° AS-KV-AD0846 4,730
90° AS-KV-AD0891 4,730

《補修用オリーブ》

 ※オリーブは再利用できません。
 再組み付けの際には、
 補修用オリーブをご利用下さい。




ITEM ITEM 個数 品番 PRICE(税込)
補修用
オリーブ
#6オリーブ 1 AS-KV-AD06-OL 770
#8オリーブ 1 AS-KV-AD08-OL 880

《ラップテープ》
 ケブラーホースをカットする前に、
 繊維がバラけないようにまとめておくテープです。
 粘着性は無いため、カット後に剥がしやすいのが
 特徴です。
 長さ20mm×50mm
 品番:AS-KV-T PRICE ¥550(税込)

ケブラー・テフロンホース&フィッティングの組み付け方法

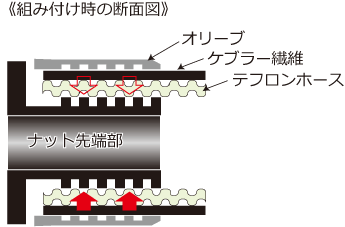

【ケブラー・テフロンホース&フィッティングのシール構造について】

※テフロンホース、フィッティング、オリーブ( 内側)には、小さい凹凸があります。ソケットを締め付けていくと、赤矢印のようにオリーブが内側へカシメられ各凹凸部でシールする構造となっています。



構造上、オリーブの再使用はできません。

【組み付け手順】※組み付け方法を動画でもご覧いただけます。
①ホースを切断する箇所に
繊維バラケ防止用のテープ(ラップテープ)を巻きます。
カッターでカットしてください。
②切断したホースに、先にソケット、そしてオリーブを入れます。
 方向を間違えないようにして下さい。画像を見て正しく入れてください。

※注意!方向を間違えないでください!
③繊維バラケ用のテープ(ラップテープ)を剥がし、ナット先端部へホースを奥まで差し込んでください。
ネジ部には、潤滑剤を塗布してください。
④オリーブとソケットをホース先端まで移動させ、ソケットを手で軽く締め付けてください。
⑤ナット部をバイス等に固定して、レンチでソケットを締め付けてください。
