WORK　プロの仕事をサポートするオリジナルの治具や工具など

　ワーク▶JIG&TOOL

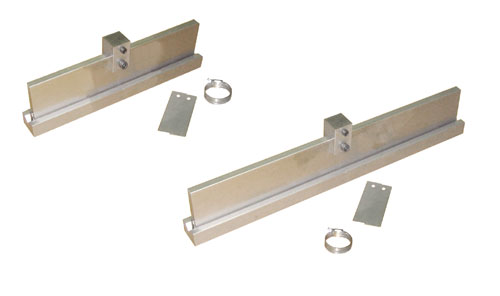

板折り曲げ治具


板折り曲げ治具
曲げ幅300mm・490mm


曲げ幅100mm

 こちらの商品はネットショップで販売しております
　　

アルミのステーをバイスにはさみ、ハンマーで曲げていませんか？
幅の広い板などをきれいに曲げるのはまさに職人技が必要です。
この折り曲げ治具は油圧プレスにホースバンドで固定するだけで
バッテリーBOXやインタークーラーステーの製作が
1ランク上の仕上がりを可能にします。

［折り曲げ能力］ 鉄板、アルミ、ステンレス
推奨折り曲げ板厚：0.8mm～3.0mm
※プレス機の先端にステンレスプレートとホースバンドを使用して固定します。
※プレス機の種類により、取り付けできない場合があります。

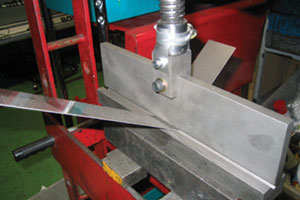

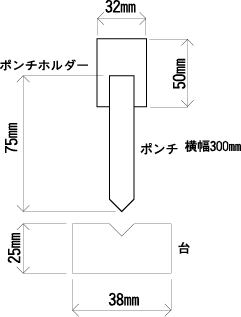

図　加工例1

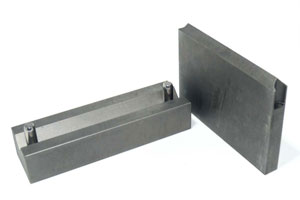

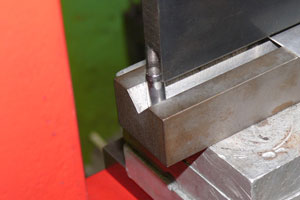

　加工例2 ←型合わせが簡単なガイド付き！

ITEM SPEC 品番 PRICE(税込)
板折り曲げ治具 曲げ幅　最大100mm※1 AS-TL-OM-100 11,000
曲げ幅　最大300mm AS-TL-OM 33,000
曲げ幅　最大490mm AS-TL-OMLONG 44,000

※１:100mmタイプはプレス機に固定タイプではありません。
